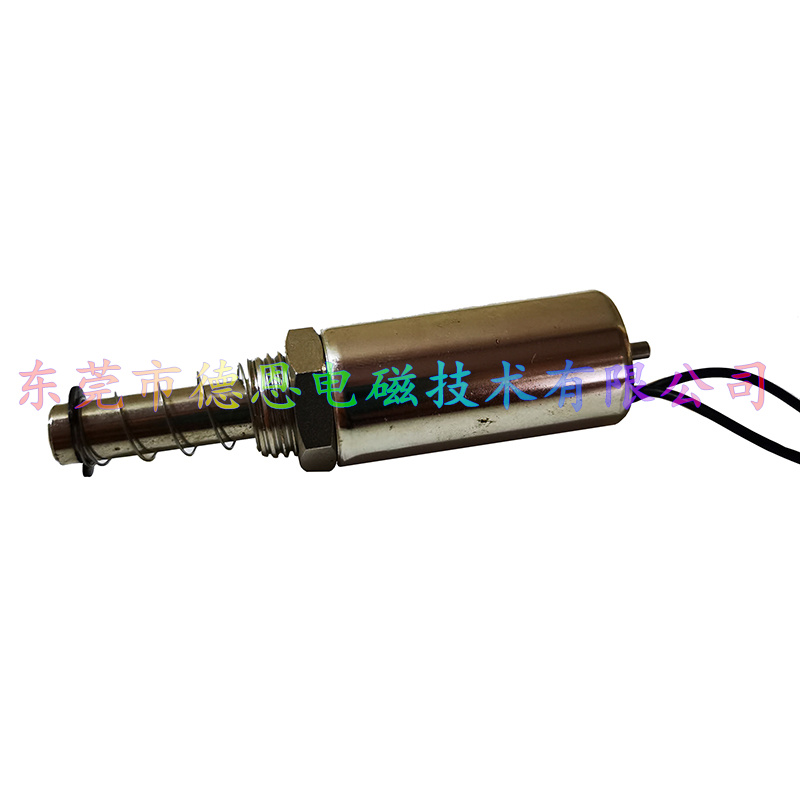

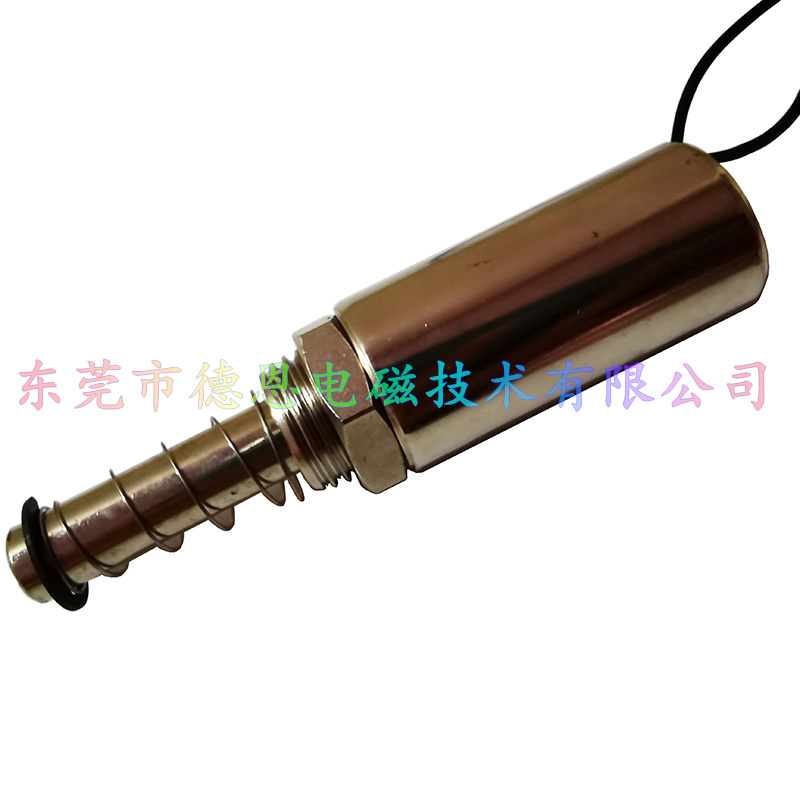

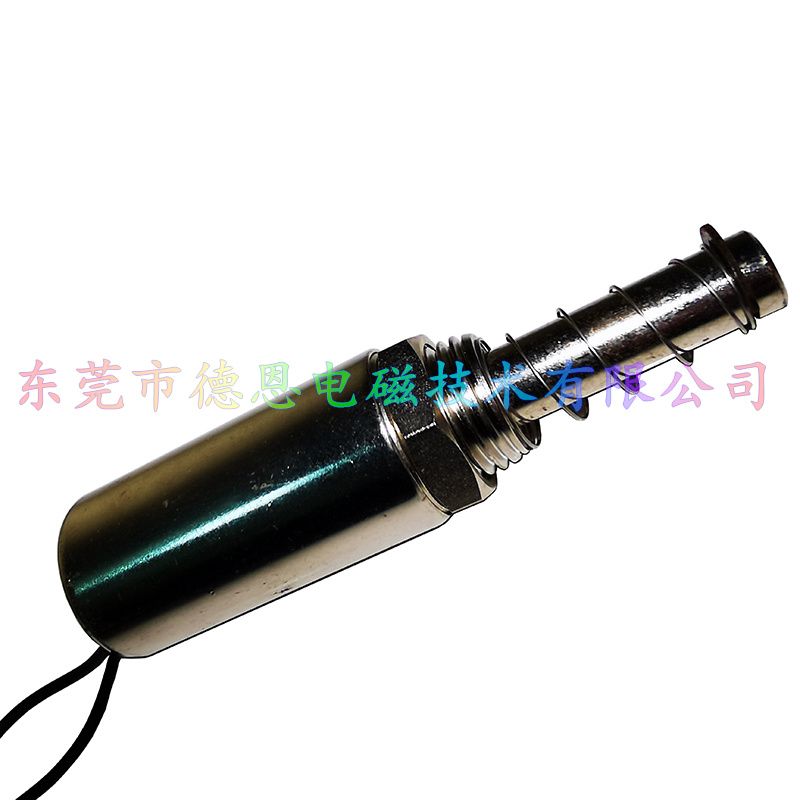

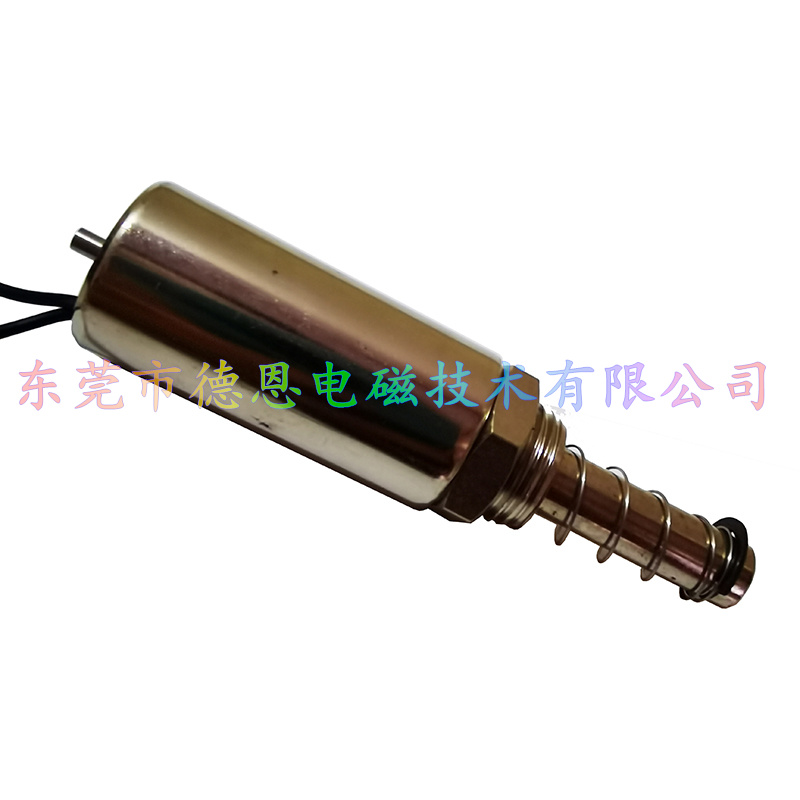

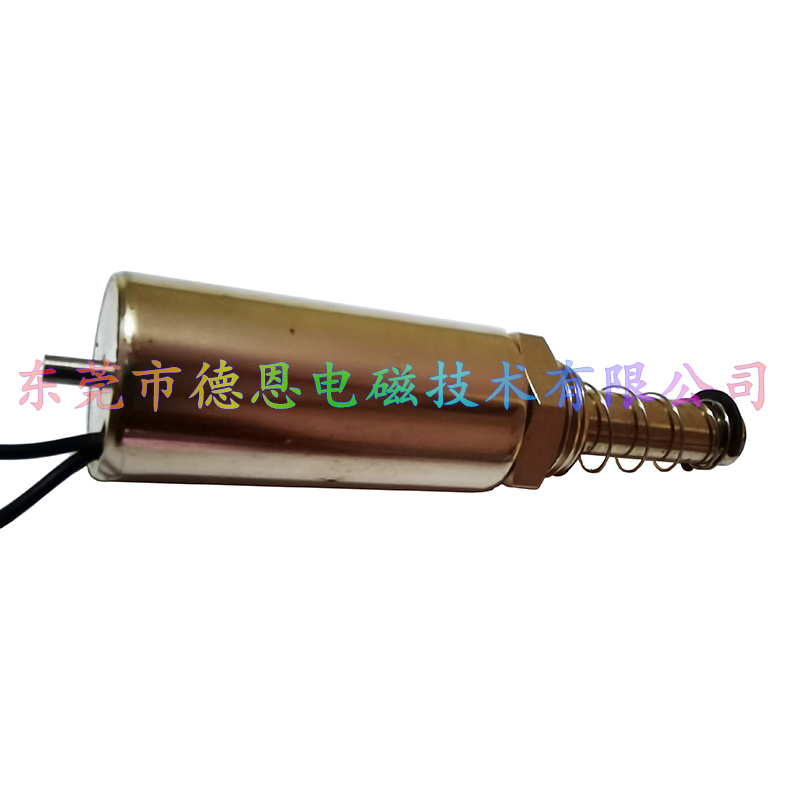

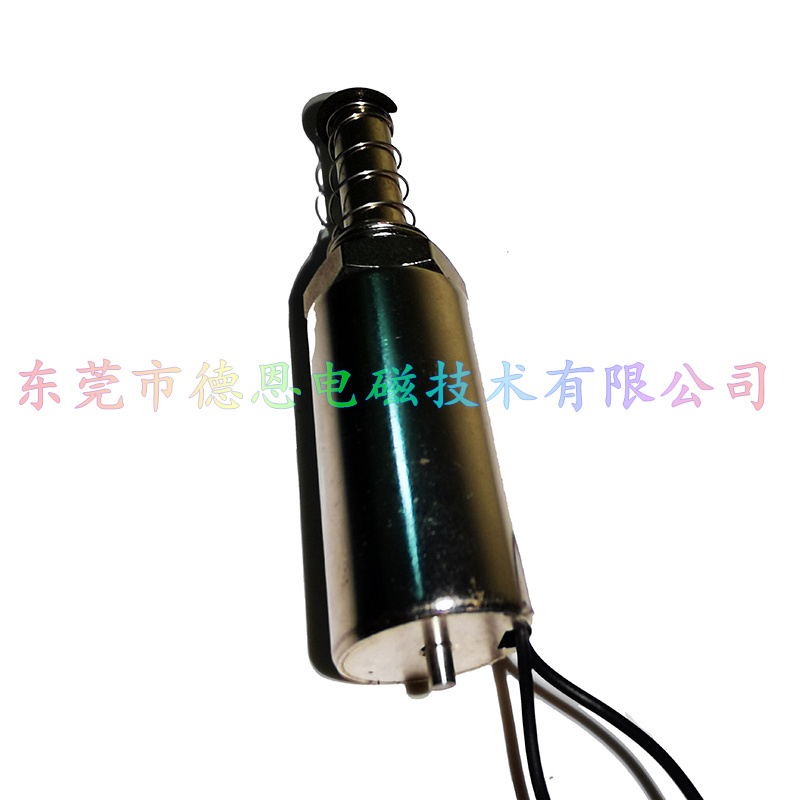

DO2051圆管电磁铁-键盘测试仪电磁铁

产品简介

一：通用性

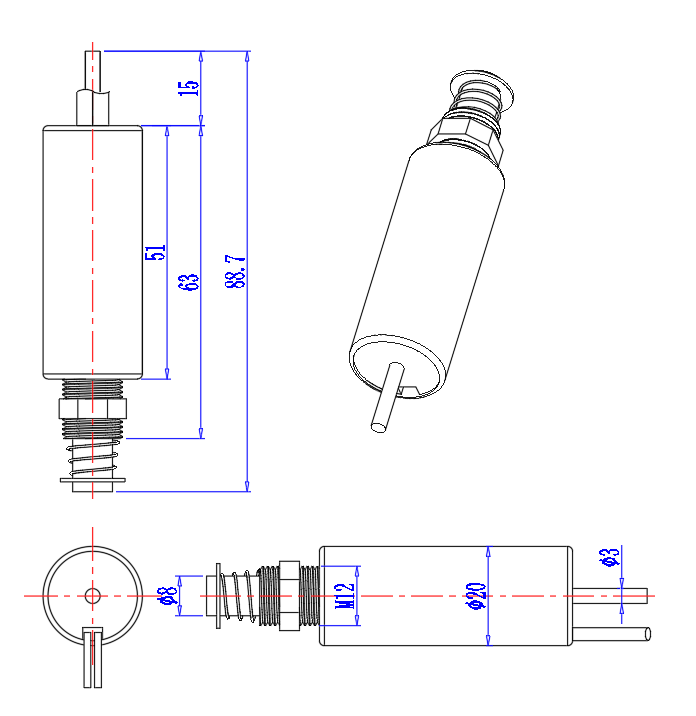

DO2051圆管电磁铁外径为20mm,产品高度为21mm，可动滑杆尺寸8mm,导杆尺寸为3mm之间；适用行程15mm以内可选，推、拉等均可适用。在保证圆管外形尺寸不变的情况下，可动与导杆外形可定制加工。根据功率与行程不同，力量可定制

结构及原理

DO2051系列由圆铁管、前盖、后盖、可动铁芯、线轴、复位弹簧、导杆及限位块等基本零件构成。工作原理：将漆包线绕在线轴上面，未通电时线圈不产生磁力，可动在弹簧或者外力作用下处于初始位置；当对线圈通电时，线圈产生磁力磁化轭铁固定组件及可动组件，使之产生产生两个不同极性，利用异性相吸的原理来实现一个伸缩的动作，断电时弹簧复位部分进行复位。

二：电气参数

通电率=100%X 通电时间通电时间+断电时间	100%	50%	25%	10%
通电率=100%X 通电时间通电时间+断电时间	连续通电	间隔通电
最长通电时间（秒）	∞	30	10	2
功率W（20℃）	7	14	28	60
型号-直流电压	电流(A)/电阻(Ω)
DU0415L/S -6V	1.16/5.14	2.33/2.57	4.66/1.28	10/0.6
DU0415L/S -12V	0.58/20.5	1.16/10.3	2.33/5.14	5/2.4
DU0415L/S -24V	0.29/82.2	0.58/41.1	1.16/20.5	2.5/9.6
备注：不同的工作电压，采用不同的通电率工作时，功率不变，电阻与电流会有变化。选择时请注意核算所需要的电流，核算公式：电阻=电压X电压/功率电流=功率/电压
